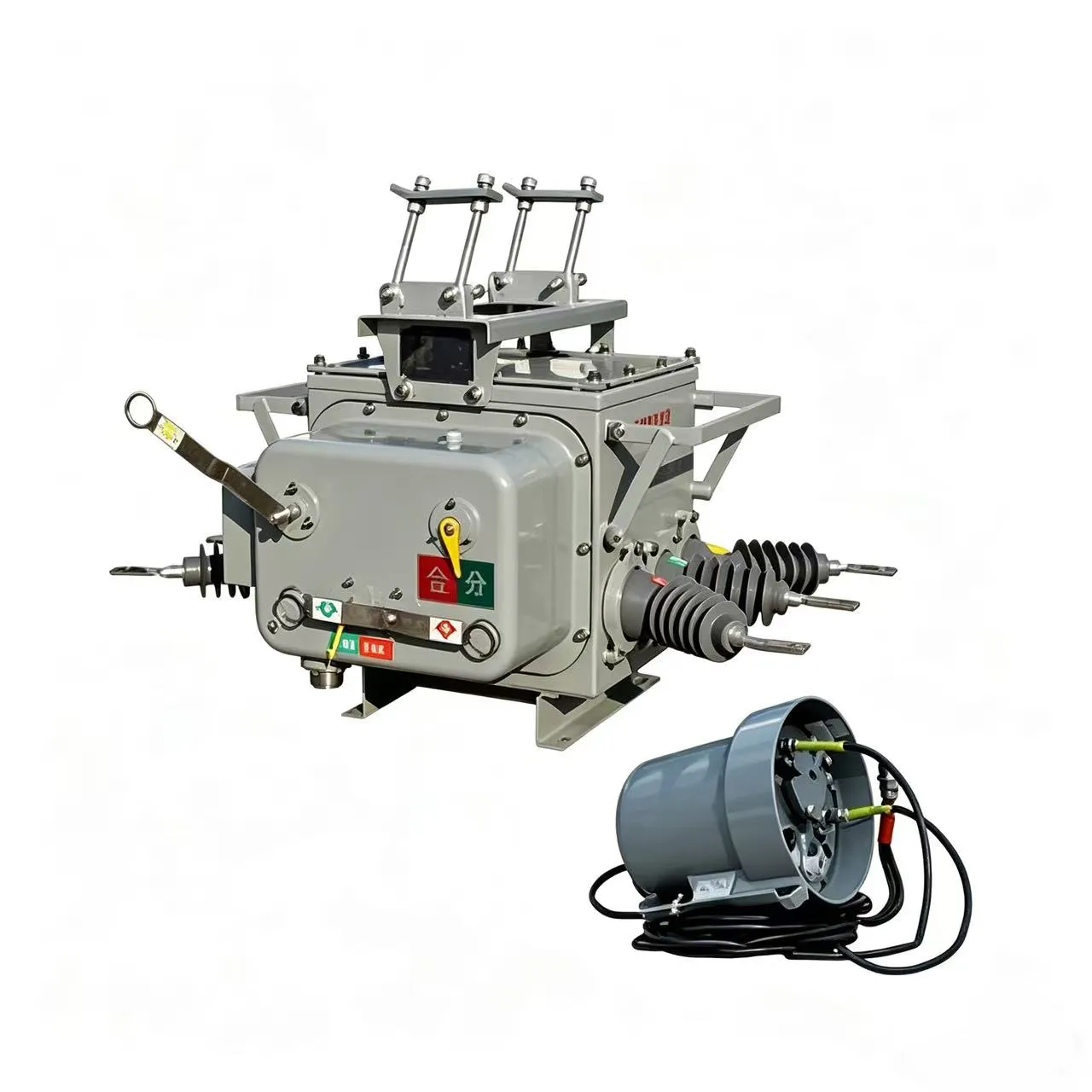

10 кВ столбовой вакуумный выключатель
10 кВ столбовой выключатель является ключевым устройством защиты и управления в воздушных распределительных линиях. Устанавливается на опорах ЛЭП на открытом воздухе.
Описание
маркер
Описание продукции: 10 кВ столбовой (полимерный) вакуумный выключатель
10 кВ столбовой выключатель является ключевым устройством защиты и управления в воздушных распределительных линиях. Устанавливается на опорах ЛЭП на открытом воздухе. В основном применяется для секционирования, связи, ответвлений и разграничения с потребителями в магистральных линиях распределительной сети 10 кВ. Обеспечивает включение, пропускание и отключение токов нормальной нагрузки (≤630 А) и токов короткого замыкания (≥20 кА). Является ключевым узлом для автоматизации распределительных сетей и повышения надежности электроснабжения.
Ⅰ. Конструктивные и технические особенности
В современных 10 кВ столбовых выключателях повсеместно применяется вакуумная дугогасительная камера (ВДК) и полностью герметичная конструкция. Основная продукция выпускается в двух исполнениях: с твердой изоляцией полюсов и в общем баке.
1.Вакуумная дугогасительная технология: В качестве основного дугогасительного элемента используются высококачественные вакуумные дугогасительные камеры. Обеспечивают превосходные отключающие характеристики, не создают риска возгорания или взрыва. Электрическая выносливость достигает 30 отключений номинального тока КЗ, механическая выносливость — более 10 000 циклов. Ход контактов удерживается в пределах 9±1 мм, время подскока контактов при включении ≤2 мс, разноимённость фаз при включении/отключении ≤2 мс, что гарантирует точное и надежное срабатывание.
2.Полная герметизация и высокая степень защиты: Корпус выполнен из высококачественной нержавеющей стали (обычно AISI 304) или высокопрочной холоднокатаной стали с антикоррозионным покрытием. Степень защиты — IP67, что обеспечивает полную пыленепроницаемость и устойчивость к кратковременному погружению в воду. Внутренняя полость может быть заполнена элегазом (SF₆) или изолирована сухим воздухом, с очень низким годовым уровнем утечки газов. Устройство устойчиво к конденсации, загрязнениям, солевым туманам и другим суровым условиям, стабильно работает в диапазоне температур от -40°C до +85°C.
3.Приводной механизм: Основная комплектация — пружинный или магнитный привод, поддерживающий электрическое (дистанционное), ручное и автоматическое управление. Мощность двигателя накопления энергии составляет около 40 Вт. Напряжение питания приводов обычно DC24В или AC220В, с низким энергопотреблением.
Ⅱ. Интеллектуализация и первично-вторичная интеграция
В соответствии с тенденцией развития интеллектуальных распределительных сетей, современные столбовые выключатели достигли глубокой и полной интеграции первичного и вторичного оборудования:
Встроенные высокоточные датчики: Внутри корпуса выключателя интегрированы электронные датчики напряжения/тока и трансформаторы тока нулевой последовательности (ТТНП). Обеспечивают измерение трехфазных напряжений, токов и составляющей нулевой последовательности. Удовлетворяют требованиям обнаружения коротких замыканий, однофазных замыканий на землю и измерения потерь. ТТНП имеют динамический диапазон от нескольких миллиампер до 700 А, обеспечивая высокую точность обнаружения однофазных замыканий.

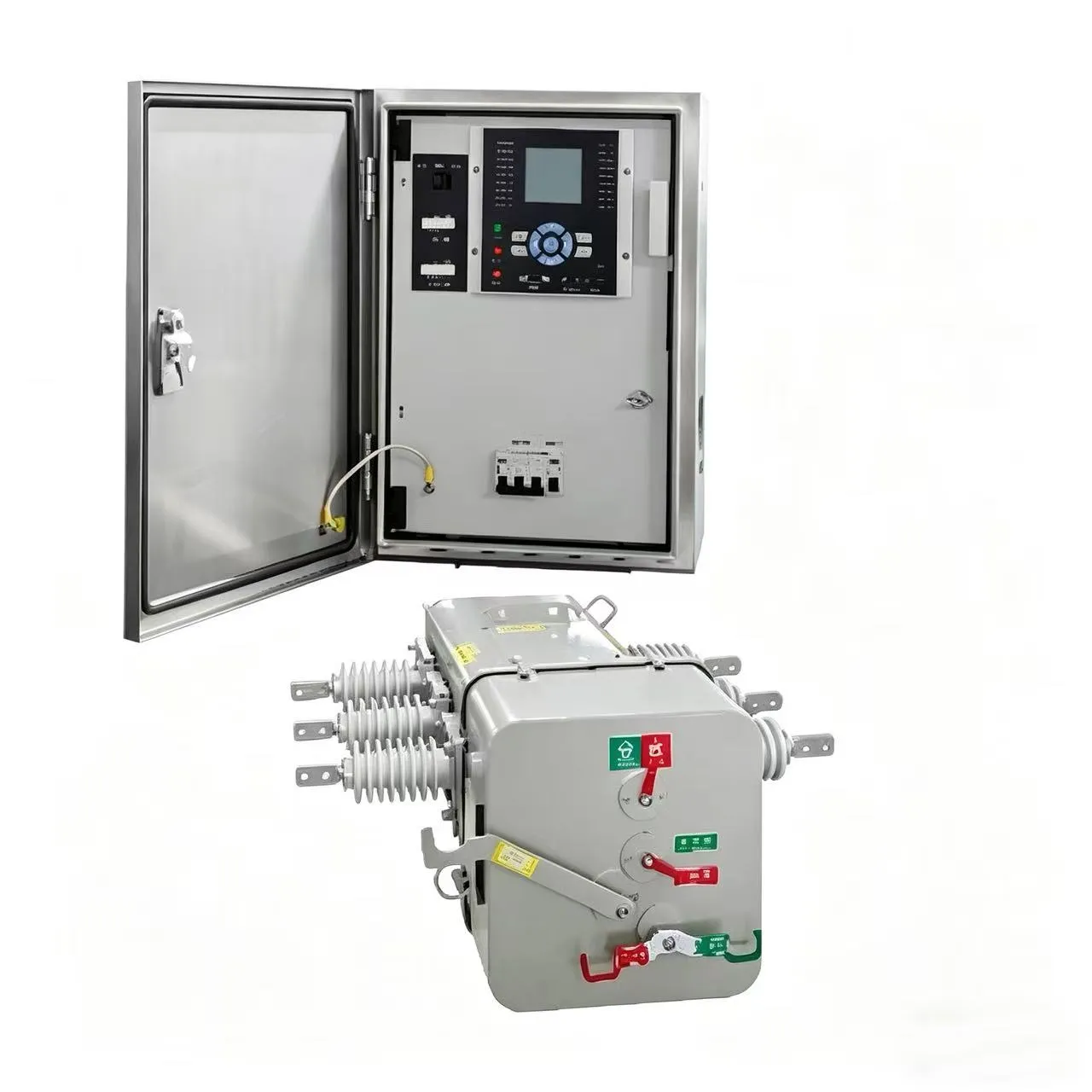

Интеллектуальный терминал (FTU): Соответствующее FTU использует высокопроизводительный цифровой сигнальный процессор (DSP), соответствует стандарту IEC 61850 и поддерживает технологию «подключи и работай». Реализует функции телеметрии, телесигнализации и телеуправления («Три Т»), а также обладает возможностями локальной автоматизации фидеров (FA). Способно выполнять локализацию, изоляцию повреждений и восстановление питания на неповрежденных участках без связи с главной станцией.
Авиационные разъемы: Соединение между корпусом выключателя, FTU и трансформатором напряжения выполняется с помощью высоконадежных авиационных разъемов военного класса и полностью изолированных кабелей, что обеспечивает надежную передачу сигналов, водонепроницаемость и пылезащиту.
Ⅲ. Основные технические параметры
| Параметр | Стандартное значение |
| Номинальное напряжение | 12 кВ |
| Номинальный ток | 630 А (до 1250 А) |
| Номинальный ток отключения КЗ | 20 кА / 25 кА |
| Номинальный ток термической стойкости (4 с) | 20 кА / 25 кА |
| Номинальный сквозной ток динамической стойкости | 50 кА / 63 кА |
| Испытательное напряжение промышленной частоты (1 мин) | 42 кВ / 48 кВ |
| Испытательное напряжение грозового импульса | 75 кВ / 85 кВ |
| Механическая выносливость | ≥10 000 циклов |
| Выносливость по отключению номинального тока КЗ | ≥30 циклов |
| Степень защиты корпуса | IP67 |
| Диапазон рабочих температур | -40°C ～ +85°C |
Ⅳ. Области применения
Секционирование и связь воздушных линий: Обеспечивает секционное переключение, управление и защиту участков распределительных линий.
Границы раздела с потребителями: Устанавливается на точке разграничения ответственности между энергосистемой и потребителем. Автоматически изолирует неисправности на стороне потребителя, предотвращая расширение зоны отключения электроэнергии.
Строительство автоматизированных распределительных сетей: Как оконечное исполнительное устройство интеллектуальной распределительной сети, во взаимодействии с главной станцией обеспечивает быстрое обнаружение и устранение аварий, а также самовосстановление сети.
Благодаря своим выдающимся преимуществам — высокой надежности, необслуживаемой конструкции (за исключением случаев повреждения), интеллектуальности и устойчивости к суровым условиям окружающей среды — 10 кВ столбовой выключатель стал основным выбором для защиты и управления воздушными распределительными линиями, являясь ключевым оборудованием для модернизации распределительных сетей в направлении автоматизации и интеллектуализации.
