Электрический шкаф учета электроэнергии
Электрический шкаф учета является ключевым устройством в системах низковольтного распределения электроэнергии, предназначенным для учета электроэнергии, управления платежами и защиты электропотребления.
Описание
маркер
Описание изделия: Электрический шкаф учета электроэнергии
Электрический шкаф учета является ключевым устройством в системах низковольтного распределения электроэнергии, предназначенным для учета электроэнергии, управления платежами и защиты электропотребления. Благодаря развитию интеллектуальных сетей современные шкафы учета постепенно эволюционируют в сторону интернета вещей и интеллектуализации, обеспечивая такие расширенные функции, как дистанционное снятие показаний, предоплаченный учет и мониторинг несанкционированного потребления.
Ⅰ. Классификация продукции
1.По конструктивному исполнению
| Тип | Особенности | Область применения |
| Моноблочный шкаф учета | Внутреннее разделение на три изолированных отсека: вводной, учетный и абонентский. Каждый отсек имеет отдельную дверцу, высокая степень герметизации. | Жилые дома, коммерческие здания с высокими требованиями к защите от несанкционированного доступа. |
| Модульный шкаф учета | Гибкая комплектация в зависимости от количества мест установки счетчиков. Подходит для сцен с большим количеством пользователей. | Многоэтажные жилые дома, студенческие общежития, реконструкция старых зданий. |
2.По способу монтажа
Навесной (настенный): крепится к стене с помощью монтажных отверстий на задней панели, занимает мало места.
Напольный: устанавливается непосредственно на земле, подходит для конфигураций с высокой мощностью.
3.По материалу корпуса
| Тип материала | Основные характеристики | Степень защиты |
| PC+ABS/PC | Прозрачное смотровое окно, устойчивость к УФ, атмосферным воздействиям и старению, хорошие изоляционные свойства. | Высокая (до IP44) |
| SMC (композит) | Высокая механическая прочность, низкая горючесть, устойчивость к коррозии, ударам, срок службы более 30 лет. | Высокая |

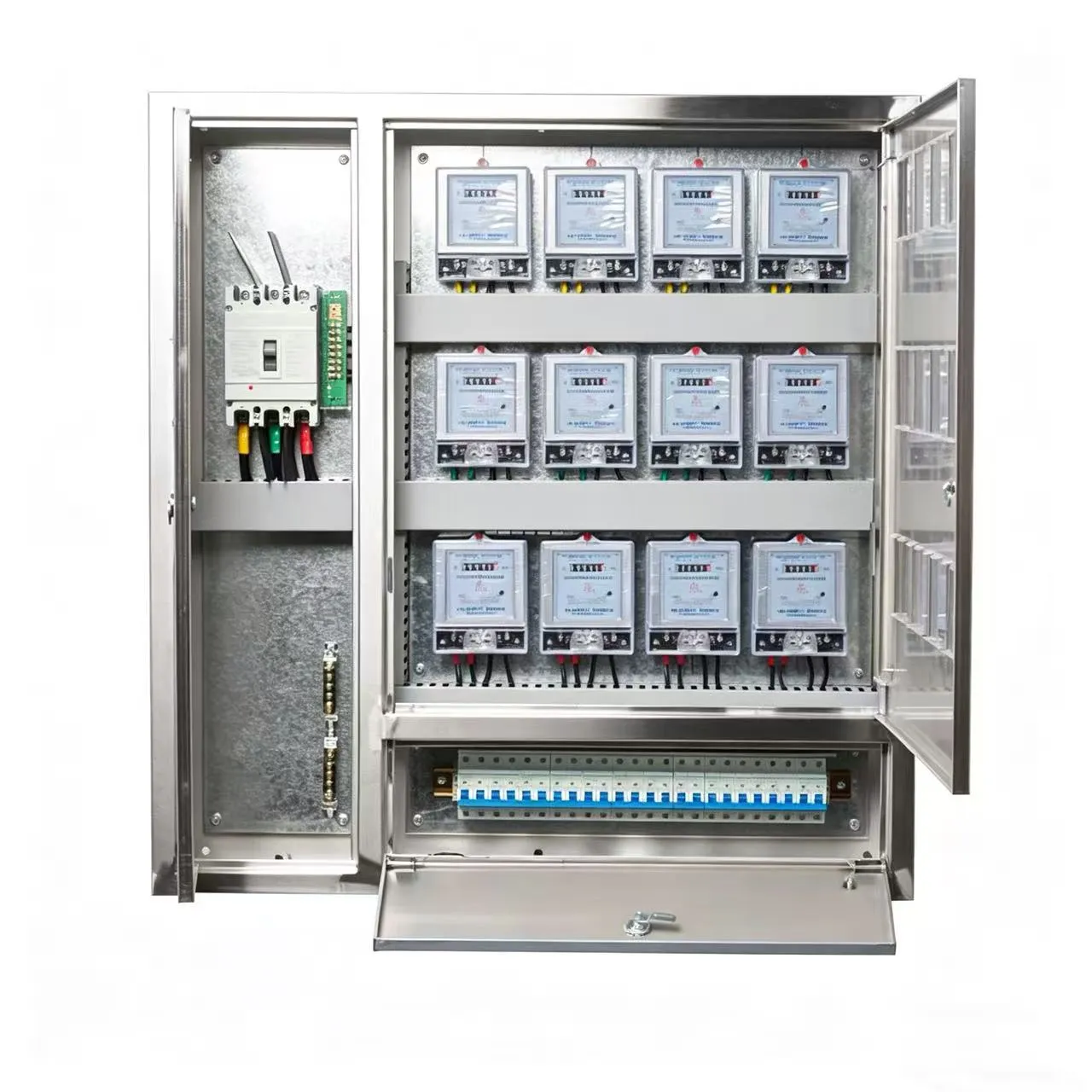

| Нержавеющая / горячеоцинкованная сталь | Очень высокая механическая прочность, хорошая огнестойкость, подходит для тяжелых уличных условий. | Высокая |
4.По функциональному классу
Стандартный учетный: только базовые функции учета электроэнергии и управления коммутацией.
С предоплатой: поддержка IC-карт или дистанционного пополнения, автоматическое отключение при недостатке средств.
Интернет вещей (IoT): интеграция модулей связи HPLC, Bluetooth, камер, 4G/5G, поддержка определения сегмента сети, активная передача информации об отключении электроэнергии, удаленная диагностика.
Ⅱ.Основные технические параметры
Технические характеристики шкафов учета должны соответствовать государственным стандартам (например, GB/T 7251.3). Основные параметры:
| Категория параметра | Технические показатели |
| Номинальное напряжение | 220 В (однофазные), 380/400 В (трехфазные) |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный ток | До 225 А для главной шины, одно выходное звено обычно 10–80 А |
| Номинальное напряжение изоляции | 800 В |
| Степень защиты | IP30 для внутренней установки, IP44 и выше для наружной |
| Температура окружающей среды | -40°C … +80°C |
| Относительная влажность | Не более 80% при 40°C |
| Высота над уровнем моря | Не более 2000 м |
Ⅲ. Конструктивные и функциональные особенности
1.Защита от несанкционированного доступа (хищений)
Современные шкафы учета широко используют трехсекционную изолированную конструкцию (вводной отсек, отсек учета, абонентский отсек). Дверца отсека учета имеет встроенную конструкцию замка и оснащена пломбами, навесными замками и болтами против взлома. Некоторые интеллектуальные шкафы также оснащены датчиками вибрации и функцией оповещения при открытии дверцы.
2.Интеллектуальное управление
Высококлассные шкафы учета с IoT обеспечивают следующие возможности:
Сбор изображений для фиксации состояния счетчиков.
Определение топологии сегмента сети.
Удаленное обслуживание (поддержка открытия замка по Bluetooth или удаленной команде, сокращение числа выездов).
Диагностика аварий (автоматическое определение и передача информации об отключении).
Анализ потерь в линиях (включая анализ хищений).
Удаленная диагностика счетчиков (дистанционная поверка погрешности).
3.Удобство монтажа и обслуживания
Конструкция с разъемами: внутри шкафа могут быть установлены специальные разъемы для быстрой установки и замены счетчиков без переподключения проводов.

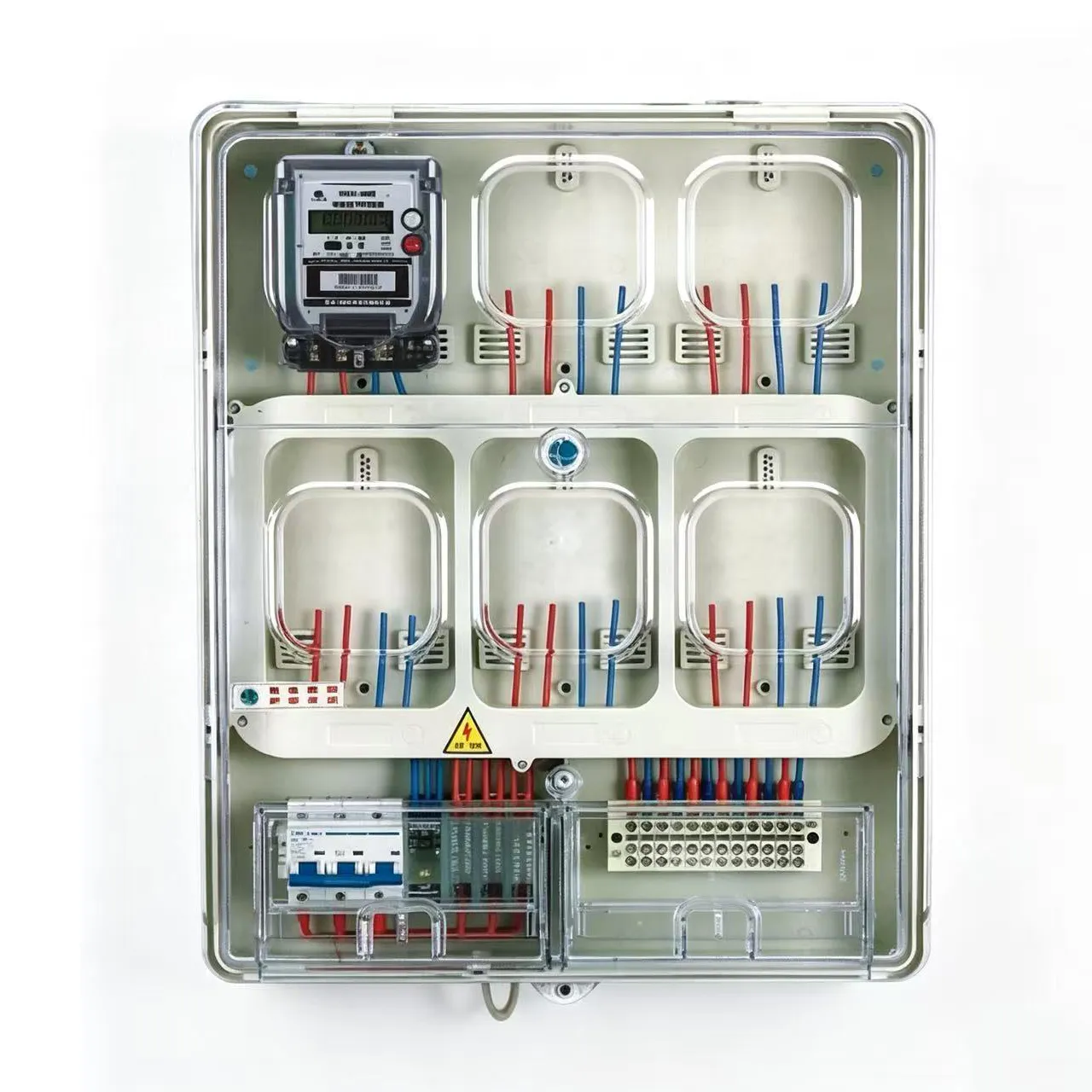

Прозрачное смотровое окно: дверца (крышка) шкафа выполняется из полностью прозрачного поликарбоната (PC), что позволяет обслуживающему персоналу снимать показания счетчиков без открывания шкафа.
Ⅳ. Области применения
Шкафы учета электроэнергии широко используются на конечных участках распределительных сетей:
Гражданское жилье: учет однофазных потребителей в новых жилых комплексах и при реконструкции старого жилого фонда.
Коммерческие здания: учет электроэнергии в офисах, торговых центрах, магазинах.
Промышленные предприятия и фабрики: учет освещения, силового оборудования и вспомогательных нужд.
Объекты инфраструктуры: студенческие общежития, школы, сельские распределительные сети, места с централизованным управлением.
Учет на высоком напряжении (специальный тип): для потребителей высокого напряжения от 3 до 35 кВ шкафы учета часто комплектуются измерительными трансформаторами для прямого учета на линиях высокого напряжения.
