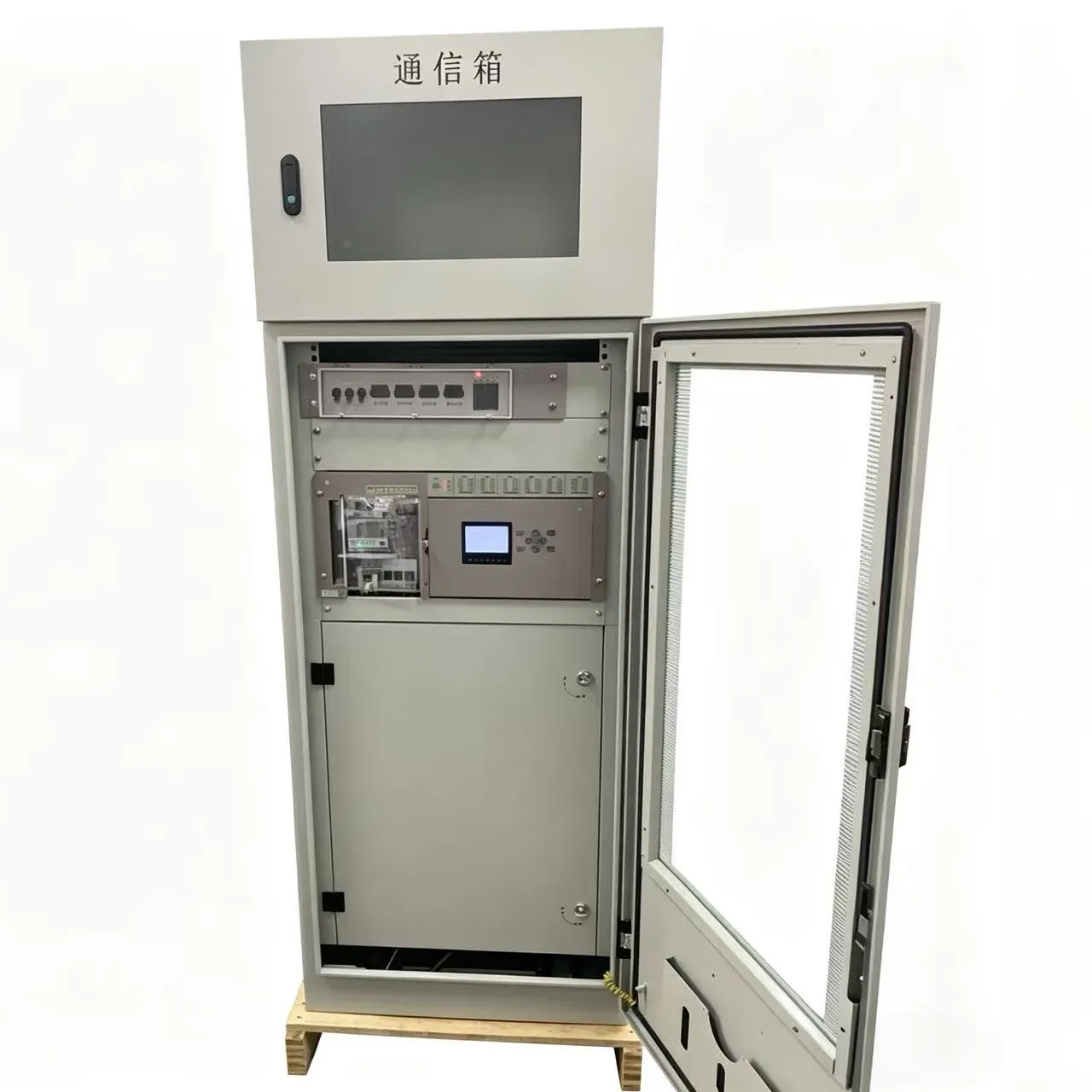

Терминал распределительной сети
Распределительные терминалы представляют собой конечные устройства, установленные в распределительных сетях автоматизированных систем в распределительных подстанциях, кольцевых распределительных щоках, распределительных помещениях и на линиях электропередачи.
Описание
маркер
Описание конечного продукта распределительной сети
Распределительные терминалы представляют собой конечные устройства, установленные в распределительных сетях автоматизированных систем в распределительных подстанциях, кольцевых распределительных щоках, распределительных помещениях и на линиях электропередачи. Они обеспечивают сбор данных, удалённое управление, обнаружение неисправностей и передачу информации в центральные системы; являясь ключевыми полевыми компонентами, они позволяют реализовать принципы «восприимчивости, измеримости и управляемости» в распределительных сетях.
Ⅰ. Краткое описание продукта и его применение
Терминал автоматизации распределительных сетей — это общее название устройств дистанционного мониторинга и управления, установленных на объектах различных коммутационных устройств средневольтных распределительных сетей (обычно напряжением 10 кВ или 20 кВ). Эти устройства работают совместно с главной станцией автоматизации распределительных сетей (SCADA) или системами подстанций и выполняют следующие ключевые функции:
Сбор данных: в реальном времени собираются параметры работы линии — напряжение, ток, активная и реактивная мощность, состояние переключателей, температура оборудования и другие.
Дистанционное управление: получение команд от главной станции и дистанционное управление открытием/закрытием распределительных выключателей для автоматизации диспетчеризации.
Устранение неисправностей: обнаружение неисправностей линии (например, короткое замыкание, заземление); с помощью функций записи и локализации сигналов неисправностей быстро выявляется зона неисправности и восстанавливается питание в неповрежденных участках (автоматизация линий электропередач, FA).
В зависимости от сценариев внедрения и акцентов функциональности распределительные терминалы в основном делятся на следующие две категории:
| Категория продукта | Сокращённое название на английском языке | Основные сценарии развертывания | Основные функциональные характеристики |

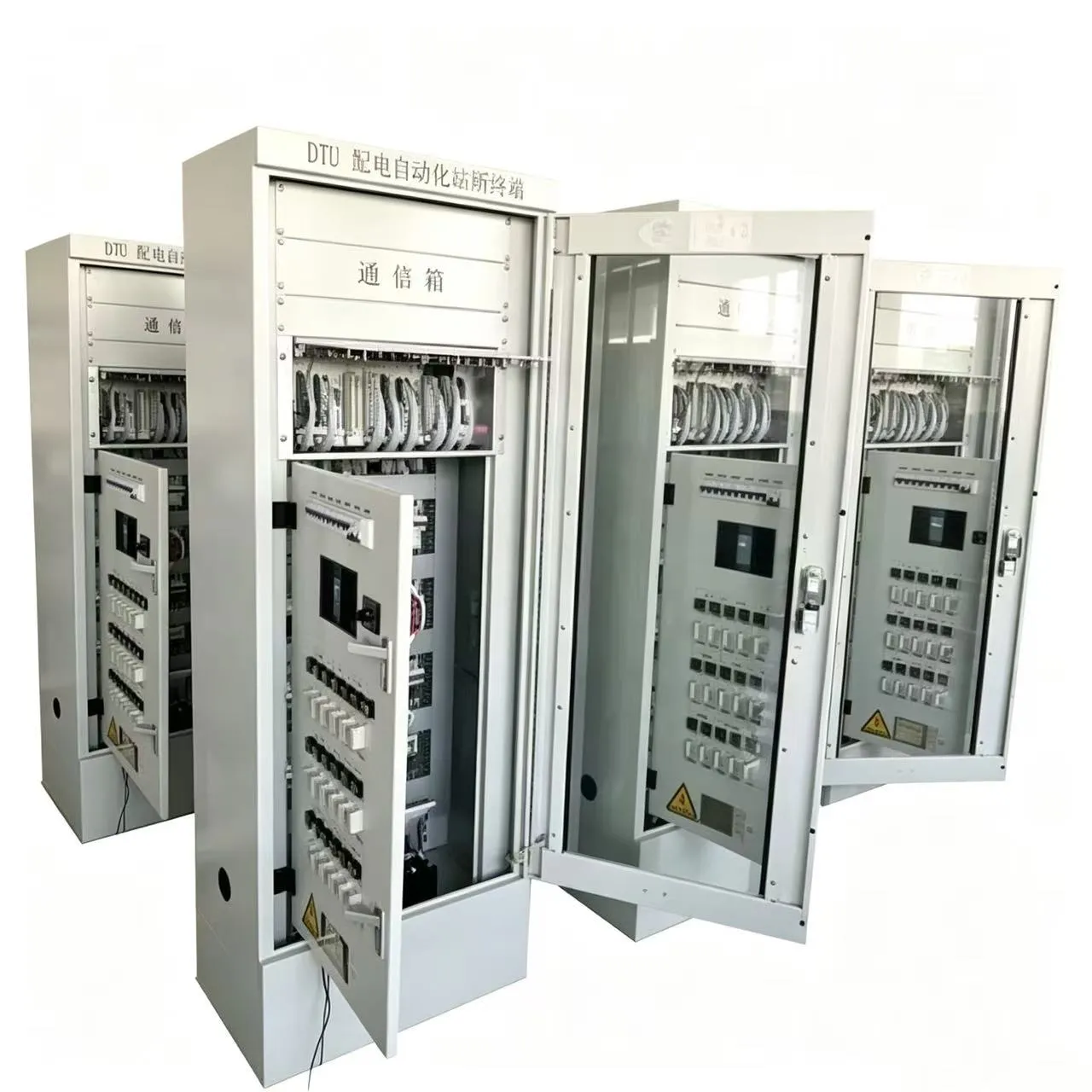

| терминал станции | DTU | Кольцевые распределительные щиты, распределительные пункты, распределительные помещения, коробчатые подстанции | Используется централизованная установка в коробочном виде с возможностью мониторинга нескольких цепей (обычно поддерживается от 8 до 16 линий); основная функциональность — системы дистанционного управления, удаленного контроля и удалённого измерения. |
| Конец линии питания | FTU | Переключатели на столбах, автоматические выключатели, коммутационные переключатели | Использует коробчатую или кожуховую конструкцию с высоким уровнем защиты; обеспечивает мониторинг отдельных линий и поддерживает функцию локальной автоматизации. |
Кроме того, для архитектуры Интернета вещей в системах распределительной электросети был разработан интеллектуальный терминал распределительного трансформатора (TTU), установленный на стороне трансформаторов в распределительных подстанциях. Он представляет собой ключовое устройство уровня «край» в архитектуре «облако — сетевая инфраструктура — крайние узлы — терминальные устройства» и интегрирует возможности краевого вычисления с функционалом приложений.
Ⅱ.Классификация функций: от «двойного дистанционного управления» до «тройного дистанционного управления»
В зависимости от степени функциональной полноты распределительные терминалы обычно классифицируются на уровни «двойной дистанционный контроль» и «тройной дистанционный контроль» для соответствия различным сценариям с разными требованиями к инвестициям и надежности.
| Уровень функциональности | Основные компетенции | Типичный сценарий применения |
| Стандартный тип «Эр Яо» | Обладает только функциями телеметрии (измерение электрических параметров) и телесигналов (сбор данных о состоянии); не имеет выхода для дистанционного управления. | Обычный сегментный выключатель; мониторинг некритически важных ответвлений линий электропередачи |
| Двухточечный движущийся тип | На основе стандартной версии системы «Эрьяо» добавляются функции обнаружения неисправностей и автоматического действия на месте; эта система может совместно с вышестоящим выключателем изолировать неисправности. | Важные вспомогательные линии, точки разделения пользователей (защитные границы) |
| Тип «Саньяо» | Полностью оснащён функциями телеметрии, телесигналов и дистанционного управления; поддерживает дистанционное управление с помощью центральной станции и полностью автоматизированную систему автоматизации подачи электроэнергии. | Основные линии электроснабжения, соединительные выключатели, распределительные подстанции на ключевых узлах |
Ⅲ. Основные параметры и технические характеристики
Распределительные терминалы, являясь оборудованием промышленного класса, должны выдерживать суровые внешние электромагнитные и климатические условия; типичные показатели их характеристик следующие:
| Категория параметра | Требования к типичным показателям | Описание |
| Температура рабочей среды | -40℃ ～ +85℃ | Для наружной установки в регионах с сильными морозами и высокими температурами |
| Уровень электромагнитной совместимости | Класс IV (высший уровень) | Защищён от молний; обладает высокой устойчивостью к сильным помехам при работе переключателей. |
| Точность выборки при обмене данными | Напряжение/ток: класс 0,5; активная/реактивная мощность: класс 1,0 | Обеспечивает требования к точности измерения и защиты электроэнергии |
| Уровень защиты | IP54 или выше (для использования на открытом воздухе); | Защищает от дождя, пыли и влаги. |
| Резервный источник питания | Суперконденсатор или аккумулятор | После отключения питания устройство должно продолжать работу не менее 3 минут; при этом информация о неисправности должна быть передана в систему. |
Ⅳ.Структура и архитектура аппаратного обеспечения
Современные распределительные устройства в основном основаны на модульной и платформенной концепции проектирования, что позволяет адаптироваться к различным масштабам подключения и изменениям в технологиях связи.
Распределённая архитектура: состоит из общего блока (отвечает за связь и взаимодействие с главной станцией) и интерваловых блоков (монтируемых внутри распределительного щита и предназначенные для сбора данных и управления отдельными цепями); блоки соединены между собой посредством шины, что обеспечивает гибкость расширения системы.
Платформенный аппаратный комплекс: оснащён высокопроизводительными промышленными процессорами (многоядерными ARM/DSP), работает под управлением операционной системы Linux в реальном времени; объём оперативной памяти обычно превышает 512 МБ, объём внутреннего хранилища — более 1 ГБ.
Подключение с помощью авиационных разъёмов: для удобства быстрой замены и обслуживания на месте вторичные провода терминала и первичного оборудования чаще всего соединяются с использованием авиационных разъёмов, что обеспечивает принцип «подключи и используй».
Ⅴ.Программное обеспечение и связи
Коммуникационный протокол: поддерживается ряд основных стандартов в электроэнергетике, включая IEC 101/104, IEC 61850 (с функцией «встави и используй»), Modbus и DL/T 645 (протокол для электросчётчиков).
Коммуникационные интерфейсы: стандартно предусмотрено не менее двух Ethernet-портов и 2–4 последовательных порта RS485/232; дополнительно доступны опциональные модули беспроводной связи 4G/5G, оптический интерфейс (FE) или модуль HPLC для передачи данных.
Программное определение (в виде приложений): в терминалах интеллектуальных распределительных трансформаторов (TTU) используется технология контейнеров для реализации принципа «платформализации аппаратного обеспечения и программного обеспечения в виде приложений», что позволяет по требованию запускать специализированные приложения для анализа потерь в линиях электропередачи, мониторинга качества электроэнергии и диагностики неисправностей.
Ⅵ.Примеры типичных продуктов
Серия PZK-58 (дистрибутивный DTU): состоит из общего блока и блоков-разделителей; соответствует стандарту IEC 61850, поддерживает температуры до –40 °C; используется в проектах дифференциальной защиты для сетей 5G.
Серия DSL3250/DS-6700 (коробчатые/крышки DTU/FTU): поддерживает функции удалённого управления, удалённого мониторинга и удалённой диагностики, а также интеллектуальные распределённые системы FA; соответствует стандарту электромагнитной совместимости IV уровня; оснащена суперконденсаторами и способна работать при температурах до -45 °C.
PRS-3381 (интеллектуальный терминал распределительных трансформаторов TTU): основан на многопроцессорной архитектуре и технологиях контейнеризации; обеспечивает восходящее подключение к платформе управления Интернетом вещей, а внизу — через технологию HPLC — соединение интеллектуальных счетчиков и датчиков, что позволяет реализовать вычисления на периферии подстанции.
