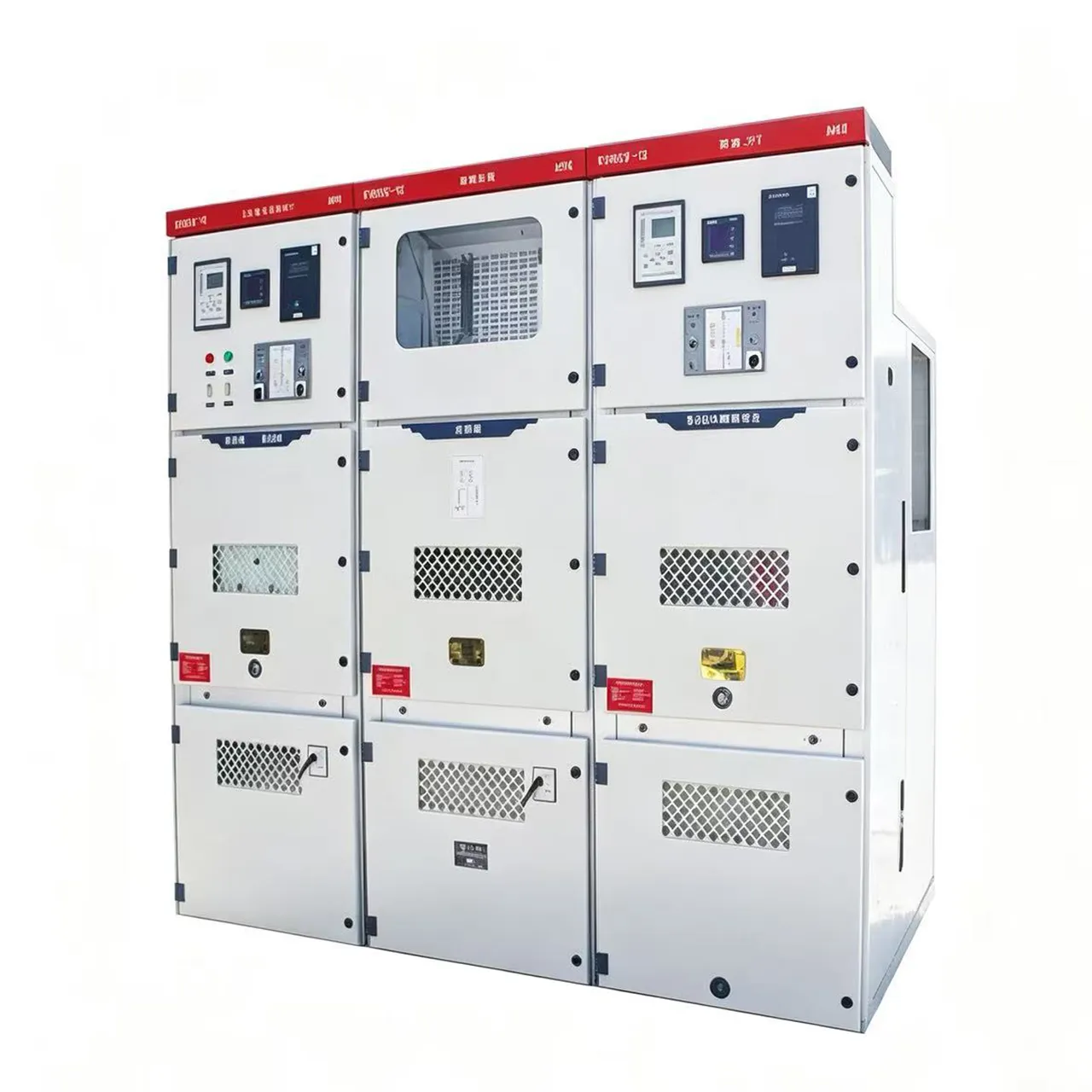

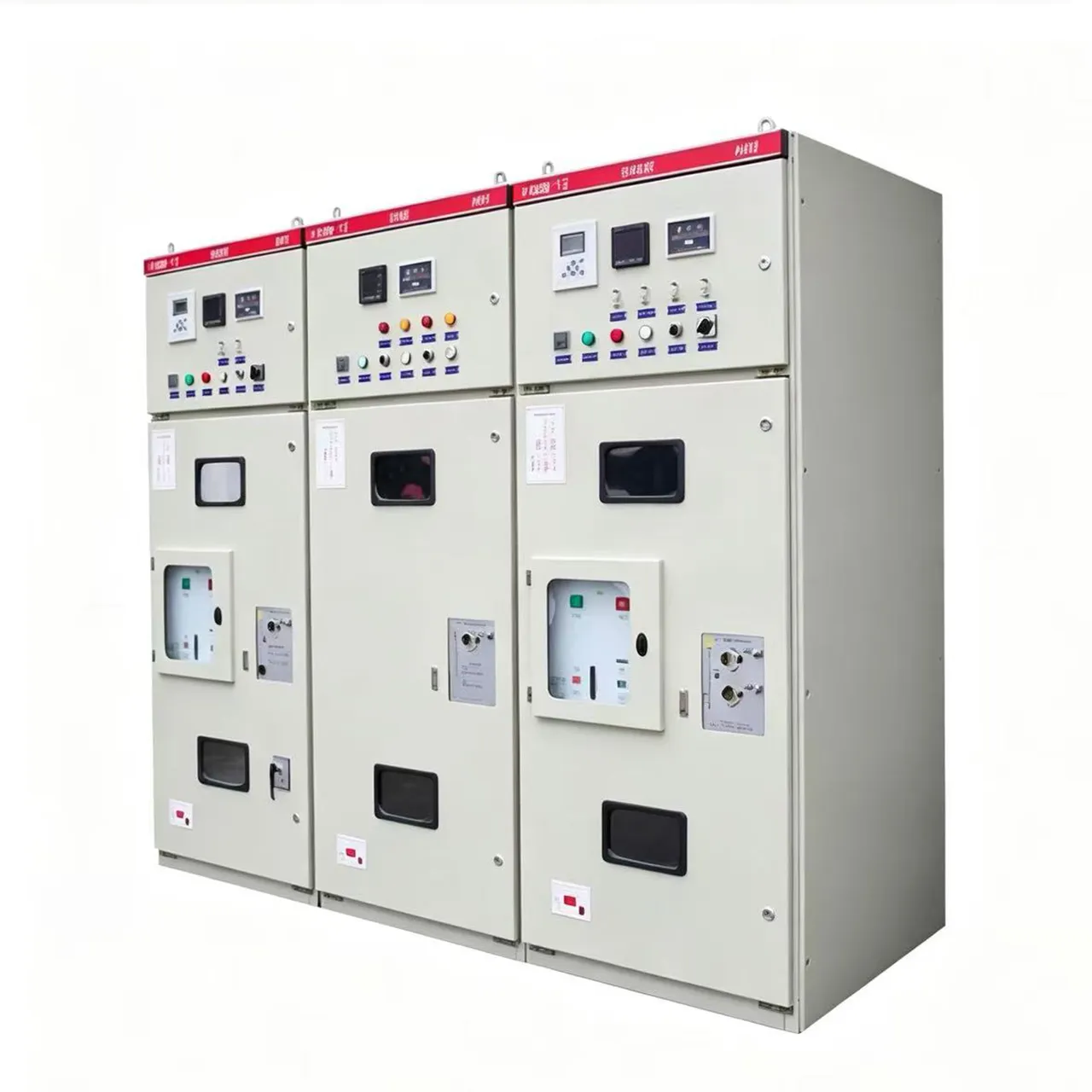

Высоковольтный распределительный шкаф
Высоковольтные распределительные шкафы предназначены для генерации, передачи и распределения электроэнергии, обеспечивая функции включения/отключения, контроля и защиты.
Описание
маркер
Ⅰ. Высоковольтные распределительные шкафы (3,6 кВ ~ 40,5 кВ)
Высоковольтные распределительные шкафы предназначены для генерации, передачи и распределения электроэнергии, обеспечивая функции включения/отключения, контроля и защиты. По классу напряжения и конструктивному исполнению подразделяются на следующие основные типы:
1.KYN61-40.5 — металлический выкатной шкаф (класс 35 кВ)
Общее описание
KYN61-40.5 предназначен для эксплуатации в электроэнергетических системах с номинальным напряжением 40,5 кВ и частотой 50 Гц трехфазного переменного тока. Применяется на электростанциях, подстанциях, промышленных предприятиях, железнодорожном транспорте, в высотных зданиях и других объектах для приема и распределения электроэнергии, а также для мониторинга, контроля и защиты системы.
Конструкция и особенности
Металлическая (бронированная) конструкция: корпус изготавливается из оцинкованной стали с алюминиевым покрытием. Отсеки (выключателя, сборных шин, кабельный, измерительных приборов) разделены металлическими перегородками для предотвращения распространения аварий.
Выкатное исполнение: тележка с выключателем имеет два положения — «рабочее» и «испытательное». Тележки одного типоразмера взаимозаменяемы, что облегчает техническое обслуживание.
Полная механическая блокировка (замки безопасности): оснащен полным набором механических блокировочных устройств для предотвращения ошибочных операций.
Каналы сброса давления: каждый отсек снабжен независимым каналом для сброса давления, обеспечивающим безопасность персонала.
Технические параметры
Номинальное напряжение: 40,5 кВ
Номинальный ток: 630–2500 А
Номинальный кратковременный ток: 25–31,5 кА (4 секунды)
2.KYN28A-12 — металлический выкатной шкаф (класс 10 кВ)
Общее описание
KYN28A-12 является наиболее распространенным и технически зрелым типом шкафов для напряжения 10 кВ. Предназначен для систем с одной рабочей и секционированной системой сборных шин напряжением 3,6–12 кВ, частотой 50 Гц. Используется на электростанциях, подстанциях, промышленных предприятиях, в гражданском строительстве для приема, распределения электроэнергии и защиты высоковольтного оборудования.
Конструкция и особенности
Средневыкатное расположение тележки: тележка с выключателем размещена в средней части шкафа, сила тяжести усиливает контактное давление, обеспечивая повышенную стабильность работы.
Высокоточное изготовление: корпус изготавливается из оцинкованной стали с алюминиевым покрытием с применением оборудования с ЧПУ, что обеспечивает высокую точность сопряжения тележки и шкафа.
Высокая совместимость: возможно комплектование как выключателями VD4 производства ABB, так и отечественными вакуумными выключателями серии VS1.
Модернизация для интеллектуального исполнения (KYN28A-12E):
Электрическое управление (местное/дистанционное) тележкой выключателя;
Электрическое управление заземляющим ножом;
Онлайн-наблюдение за процессом замыкания/размыкания контактов с помощью инфракрасных видеокамер высокого разрешения;
Распознавание положения заземляющего ножа с помощью алгоритмов интеллектуального анализа изображений.
Технические параметры
Номинальное напряжение: 12 кВ
Номинальный ток: 630–4000 А
Номинальный ток отключения при коротком замыкании: 20–40 кА
3.Серия XGN — стационарные шкафы камерного типа
Общее описание
Серия XGN выполнена в стационарном исполнении: главный выключатель закреплен неподвижно. Конструкция относительно упрощена, стоимость ниже. Подходит для объектов со средними требованиями к надежности электроснабжения. XGN36-12 — продукт нового поколения малогабаритного исполнения, отличающийся высоким качеством, компактностью, полным набором параметров, низкой ценой и низкими эксплуатационными расходами.
Конструкция и особенности
Стационарное исполнение: в качестве главного выключателя используется вакуумный выключатель ZN63A-12 и малогабаритный разъединитель DGN-12.
Сборно-модульная конструкция: корпус собирается из модулей, отличается малыми габаритами, экономит площадь и высоту помещения.
Полная блокировка:
Разделение функциональных отсеков: предусмотрены отсеки выключателя, сборных шин и кабельный, каждый оснащен каналом сброса давления.
Технические параметры
Номинальное напряжение: 12 кВ
Номинальный ток: 630–3150 А
Область применения: энергетика, металлургия, нефтехимия, городское строительство.
4.Экологичные шкафы КРУ кольцевого типа (изоляция сухим воздухом / элегазом SF6)
Общее описание
XGN118-12 — экологичное распределительное устройство кольцевого типа нового поколения в компактном, модульном, полностью герметичном и полностью изолированном исполнении. Все токоведущие части и коммутационные аппараты заключены в корпус из нержавеющей стали и не подвержены воздействию внешней среды, что обеспечивает необслуживаемый режим работы. Серия SRM20-12 использует технологию полной изоляции элегазом SF6 и также обладает характеристиками полной герметичности и изоляции.
Конструкция и особенности
Полная герметизация и изоляция: токоведущие части заключены в корпус из нержавеющей стали, не подвержены внешним воздействиям.
Модульная конструкция: возможность создания различных схем путем расширения с помощью верхних сборных шин.
Необслуживаемый режим: высокая надежность, минимальные эксплуатационные затраты.
Возможность интеллектуальной модернизации: предоставляются решения для автоматизации, позволяющие модернизировать шкаф до интеллектуального исполнения.
Ⅱ.Низковольтные распределительные шкафы (класс 380 В / 660 В)
Низковольтные распределительные шкафы предназначены для преобразования, распределения электроэнергии и управления оборудованием. Широко применяются на электростанциях, подстанциях, промышленных предприятиях, в высотных зданиях и других объектах.
1.MNS / TMNS — низковольтные выдвижные шкафы
Общее описание
Низковольтные комплектные устройства серии MNS разработаны на основе импортных аналогов. Предназначены для систем переменного тока частотой 50(60) Гц с номинальным рабочим напряжением до 660 В для генерации, передачи, распределения, преобразования электроэнергии и управления энергопотребляющим оборудованием. Серия TMNS модернизирована на основе мировых аналогов MNS.
Конструкция и особенности
Сборно-модульная конструкция: каркас собирается из профилей С-образного сечения с модулем E=25 мм, элементы оцинкованы.
Модульное проектирование: возможность комплектации стандартными ячейками защиты, управления, переключения, контроля, регулировки, измерения, индикации — пользователь может произвольно компоновать.
Разделение на четыре отсека: корпус разделен на отсек главных сборных шин, отсек выдвижных ячеек, кабельный отсек и отсек вспомогательных цепей; отсеки разделены стальными листами или функциональными панелями из негорючего пластика.
Высокая безопасность: широкое использование высокопрочных негорючих инженерных пластиков значительно повышает безопасность.
Компактная конструкция: в одном шкафу MCC может быть установлено до 36 выдвижных ячеек (при одностороннем обслуживании) или до 72 (при двустороннем обслуживании).
Технические параметры
Номинальное рабочее напряжение: 380 В/400 В/660 В
Номинальный ток: до 6300 А
Номинальный кратковременный ток: до 100 кА
Степень защиты: IP4X ~ IP54
2.GCS — низковольтные выдвижные шкафы
Общее описание
Низковольтные выдвижные шкафы серии GCS разработаны совместными проектными организациями по требованиям профильных ведомств, потребителей и проектных институтов. Обладают высокими техническими характеристиками и соответствуют потребностям развития электроэнергетического рынка. Применяются в системах распределения электроэнергии на электростанциях, в нефтяной, химической, металлургической, текстильной промышленности, высотных зданиях и других отраслях.
Конструкция и особенности
Высокие технические характеристики: конструкция адаптирована к местным условиям, конкурентоспособна по сравнению с импортными аналогами.
Высокая степень автоматизации: подходит для объектов (крупные электростанции, нефтехимические комплексы) с требованиями по интерфейсу с компьютером.
Гибкость схем: электрические схемы отличаются гибкостью и удобством компоновки, высокой серийностью и практичностью.
3.GGD — низковольтные распределительные шкафы переменного тока
Общее описание
Низковольтные распределительные шкафы переменного тока серии GGD предназначены для преобразования, распределения и управления электроэнергией в системах электропитания освещения, силового оборудования и распределительных устройств переменного тока частотой 50 Гц, номинальным напряжением 380 В и номинальным током до 5000 А. Применяются на электростанциях, подстанциях, промышленных предприятиях и других объектах.
Конструкция и особенности
Стационарная конструкция: простота и экономичность.
Способность пропускать большие токи: номинальный рабочий ток до 5000 А.
Широкая область применения: подходит для распределительных систем различных объектов.
4.NGC5 — низковольтные комплектные распределительные устройства переменного тока
Общее описание
NGC5 — это модульное, стандартизированное низковольтное комплектное распределительное устройство, разработанное с учетом преимуществ известных мировых брендов. Обеспечивает быструю сборку и быструю поставку.
Конструкция и особенности
Модульность и стандартизация: быстрая сборка и поставка.
Интеллектуальные функции: мониторинг температуры, электрических параметров, датчики затопления, дыма и другие функции интеллектуализации.
Высокая степень защиты: до IP54.
Номинальный ток: до 6300 А.
Широкая область применения: энергетика, высотные здания, промышленные предприятия, строительство, новая энергетика (генерация, распределение и управление двигателями).
Ⅲ.Интеллектуальные распределительные шкафы
С развитием интеллектуальных сетей и созданием необслуживаемых распределительных пунктов интеллектуальные распределительные шкафы стали важным направлением развития.
Интеллектуальный шкаф среднего напряжения KYN28A-12E
Электрическое управление (местное/дистанционное) тележкой выключателя;
Электрическое управление (местное/дистанционное) заземляющим ножом;
Онлайн-наблюдение за процессом замыкания/размыкания контактов с помощью инфракрасных видеокамер высокого разрешения;
Распознавание положения заземляющего ножа с помощью алгоритмов интеллектуального анализа изображений.
Интеллектуальный низковольтный шкаф DTMNS
Дистанционное/местное электрическое включение/отключение выключателя;
Онлайн-мониторинг напряжения на выходе выключателя;
Распознавание состояния выключателя (включен/отключен) с помощью анализа изображений;
Удовлетворяет требованиям необслуживаемых распределительных пунктов интеллектуальных углеобогатительных фабрик.
Ⅳ.Рекомендации по выбору
| Сценарий применения | Рекомендуемая модель | Обоснование |
| Ввод 35 кВ и сторона мощного главного трансформатора | KYN61-40.5 | Выкатное исполнение, безопасность и надежность, удобство обслуживания |
| Главные магистрали распределения 10 кВ, сильноточные фидеры | KYN28A-12 | Технически зрелое решение, наиболее широкое применение, высокая взаимозаменяемость тележек |
| Оконечное распределение 10 кВ, трансформаторы малой мощности | XGN36-12 / КРУ кольцевого типа | Оптимальное соотношение цены и качества, простая конструкция, малые габариты |
| Сложные условия (влажность, загрязнение, высокогорье) | Герметичные КРУ кольцевого типа (XGN118-12) | Полная герметизация и изоляция, необслуживаемый режим |
| Главное низковольтное распределение, сильноточные системы | MNS/TMNS / GGD | Модульное проектирование, способность пропускать большие токи |
| Центр управления двигателями (MCC) | MNS / GCS | Большое количество ячеек, мощная функциональность выдвижных ячеек |
| Необслуживаемый интеллектуальный распределительный пункт | KYN28A-12E / DTMNS | Электрическое управление, распознавание изображений, онлайн-мониторинг |
