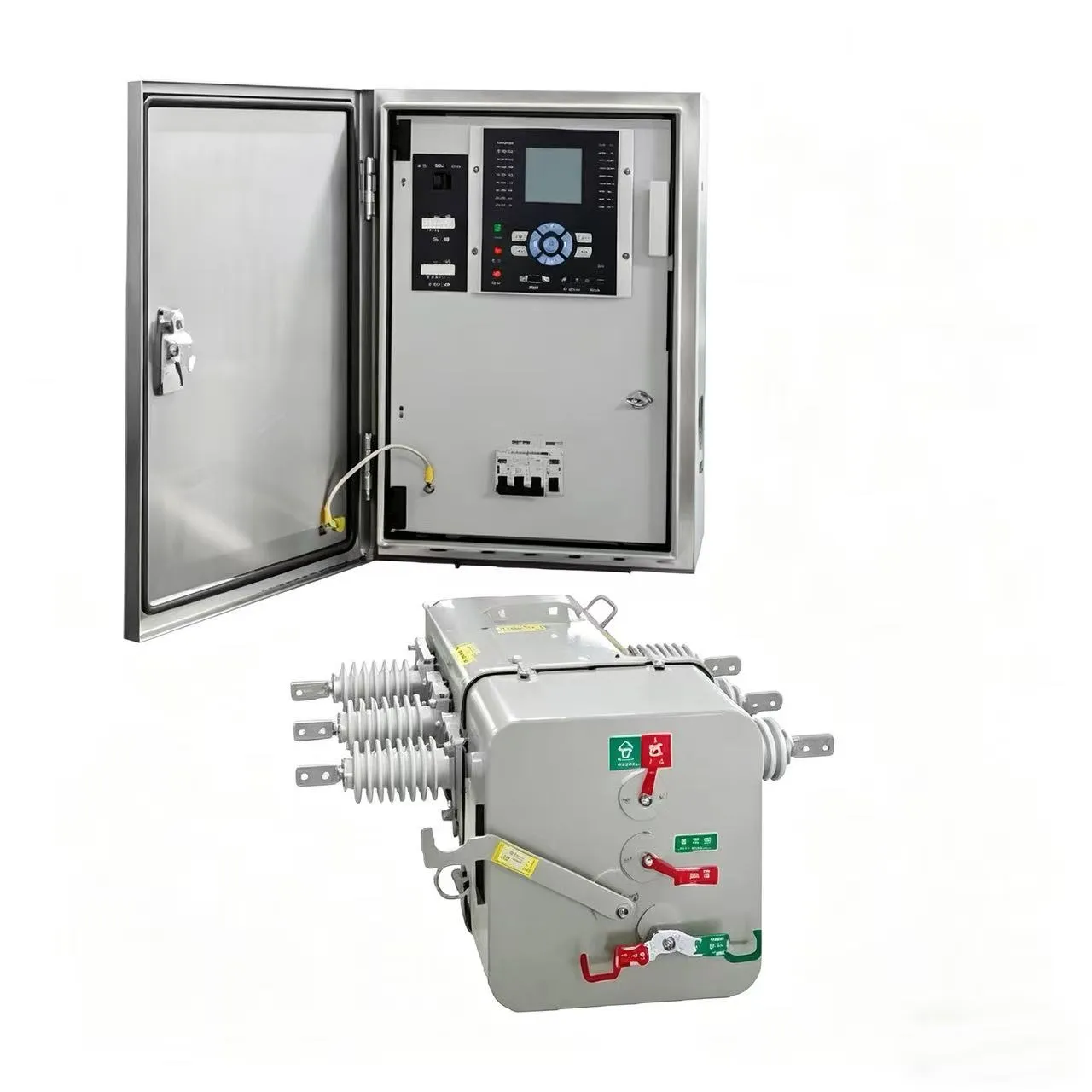

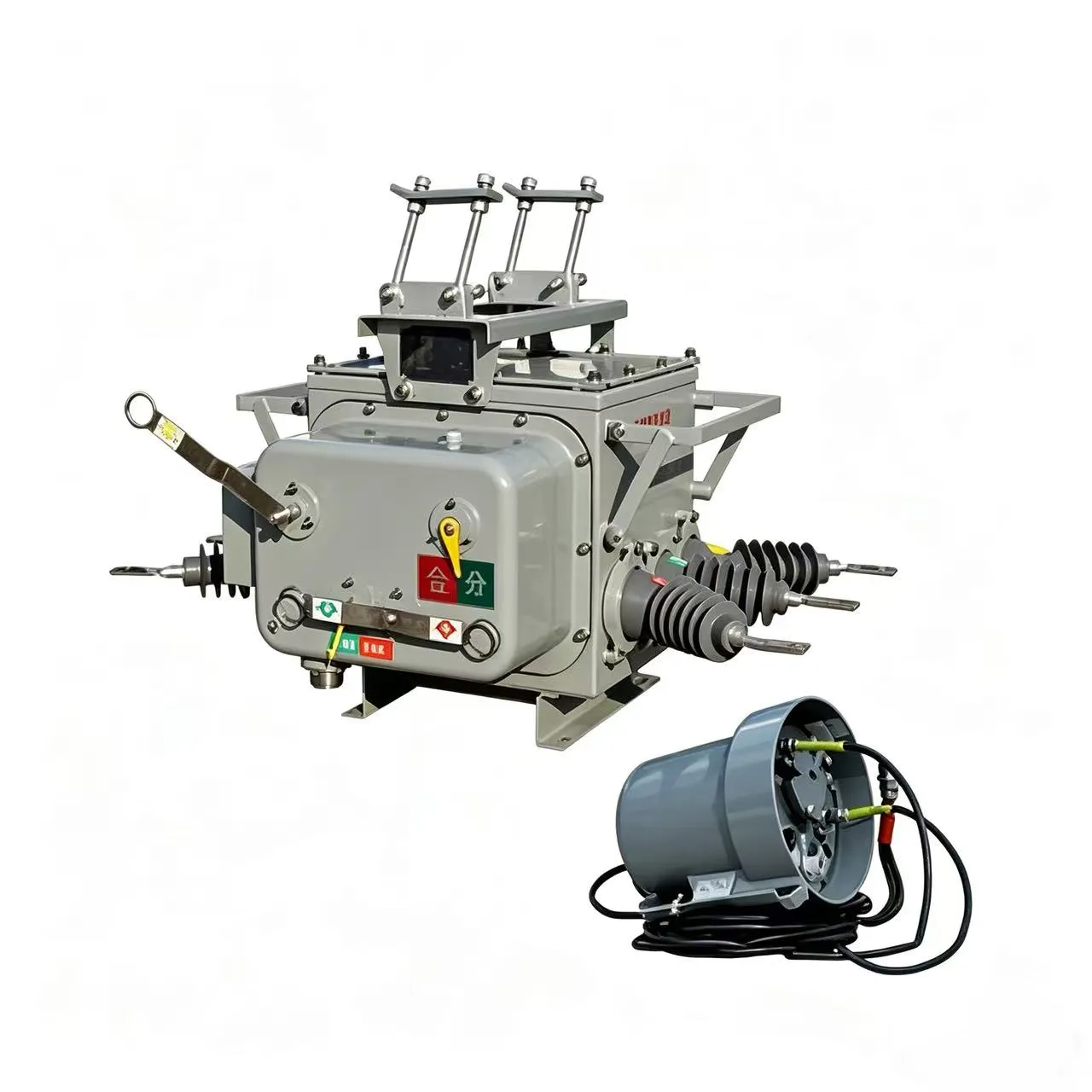

Комплектный столбовой выключатель с первичным и вторичным соединением
Совокупность столбовых автоматических выключателей с первичной и вторичной интеграцией является ключевым оборудованием при строительстве распределительных сетей.
Описание
маркер
Описание комплексного набора столбовых автоматических выключателей с первичной и вторичной интеграцией
Совокупность столбовых автоматических выключателей с первичной и вторичной интеграцией является ключевым оборудованием при строительстве распределительных сетей. Проще говоря, она обеспечивает глубокую физическую и функциональную интеграцию традиционного первичного оборудования (самого автоматического выключателя) с вторичным оборудованием (датчиков, интеллектуальных терминалов), что позволяет решить такие проблемы, как низкий уровень интеллектуализации традиционного коммутационного оборудования, а также сложность его монтажа и обслуживания.
Ⅰ.Основное содержание продукта
В отличие от традиционных комплектов оборудования, в которых автоматические выключатели и контроллеры просто соединяются кабелями, концепция «интеграции» проявляется в основном в двух аспектах:
Интеграция конструктивных компонентов: ключевые элементы — датчики напряжения и тока, вакуумная камера для гашения дуги — полностью герметизируются внутри электродного столбика с использованием технологии APG (автоматического гидростеклования на основе эпоксидной смолы). Это обеспечивает компактность устройства и полную герметичность, а также полностью исключает риск возникновения вторичных открытий или коротких замыканий, характерных для традиционных трансформаторов.
Интеграция функций: встроенный высокоточный датчик напрямую взаимодействует с интеллектуальным терминалом (FTU), обеспечивая точный сбор данных о потерих в линии, обнаружение неисправностей и их локальное изоляирование без полной зависимости от системы главной станции.
Ⅱ.Основные технические параметры
| Проект | Типичные значения параметров |
| Номинальное напряжение | 12кВ |
| Номинальный ток | 630 А (у некоторых моделей значение может достигать 1250 А) |
| Номинальная частота | 50Гц |
| Номинальный ток отключения при коротком замыкании | 20кА / 25кА |
| Механический срок службы | ≥ 10 000 раз |
| Номинальная частота отключения при коротком замыкании | ≥ 30 циклов (электрический срок службы) |
| Устойчивость к частотному напряжению (1 минута) | Между слоями/к земле: 42 кВ; на месте разрыва: 48 кВ |
| Устойчивость к ударному напряжению от молнии | Между слоями/к земле: 75 кВ; на месте разрыва: 85 кВ |
| Уровень защиты | Институциональные корпуса, как правило, соответствуют стандарту IP67 и обладают высокими характеристиками защиты от влаги и конденсата. |
Ⅲ. Основные преимущества и особенности
Высокая точность и высокая надежность
Высокоточная отборка данных: встроенный электронный трансформатор отличается высокой точностью и широким диапазоном измерений; поддерживает отбор тока в диапазоне от 30 мА до 600 А, что позволяет эффективно выполнять расчёты потерь в линиях электропередачи и обнаруживать неисправности заземления.
Проектирование без потенциальных угроз: электронные трансформаторы не вызывают риска ферромагнитной резонансности или вторичного разрыва цепи, в отличие от электромагнитных трансформаторов, что обеспечивает повышенную безопасность.
Полностью герметичный дизайн: корпус выключателя и механизмная коробка выполнены с полностью герметичной конструкцией, что позволяет эффективно справляться с неблагоприятными условиями наружной эксплуатации — например, образованием конденсата и загрязнениями — и обеспечивает бесобслуживаемость.
Интеллектуальное устранение неисправностей
Автоматизация на месте (FA): поддерживается функция «адаптивной комплексной автоматизации локальных линий электропередачи». Без использования центральной станции и систем связи система самостоятельно на основе логических алгоритмов (например, автоматическое отключение при отсутствии напряжения или задержка в включении после аварии) изолирует участок с неисправностью и восстанавливает электроснабжение в остальных зонах, значительно сокращая время отключения электроснабжения.
Точный выбор маршрута и изоляция: позволяет точно обнаружить однофазный заземление и немедленно изолировать его на месте, предотвращая распространение неисправности.
Разнообразные механизмы управления
В зависимости от требований применения может быть использован пружинный или постоянномагнитный механизм управления.
Механизм с постоянными магнитами отличается высокой скоростью отключения (менее 10 мс), низким энергопотреблением (ток отключения ≤ 3 А) и длительным механическим сроком службы; он подходит для случаев, требующих быстрого действия.
Весёлостная система: технология зрелая, стоимость относительно низкая; подходит для общих целей защиты и управления.
Экологически чистый
Новые модели (например, модель ZW68) используют сухой воздух или азот (N₂) в качестве изоляционного среды вместо традиционного газа SF6 (гексафторида серы); это позволяет избежать выбросов парниковых газов, делает систему более экологичной и решает проблему низкотемпературной сжижения газа SF6.
Ⅳ.Основные сценарии применения
Разделение основного линий на участки и их взаимосвязь: длинные линии делятся на отдельные участки для сокращения зоны аварийного отключения питания; эти участки используются в качестве коммутационных элементов, обеспечивающих циклическое питание сети и повышающих надежность электроснабжения.
Защита ветвевых линий (разделение пользователей): устанавливается на стороне пользователя или в начале ветвевой линии. При неисправности ветвевой линии система автоматически отключается для её изоляции, предотвращая влияние на основную линию.
Сбор данных о потерьх в линиях электропередачи: встроенный высокоточный датчик является ключевым устройством для точного расчёта потерь в распределительных сетях.
Ⅴ.Типичные модели продукции
Модель ZW32: основной продукт на рынке, трехфазная стойка типа «столп», простая конструкция, широкое применение; обычно используется в сочетании с внешним или встроенным трансформатором мощности (PT).
Модель ZW68: новое поколение конструкции с объединённым корпусом; обычно оснащена встроенным выключателем, использует экологически безопасный газовый изоляционный материал и отличается более высокой степенью интеграции.
Модель ZW20: конструкция с общим корпусом; широко используется в решениях с общим корпусом и поддерживает как изоляцию на основе SF6, так и экологически безопасные газовые системы.
