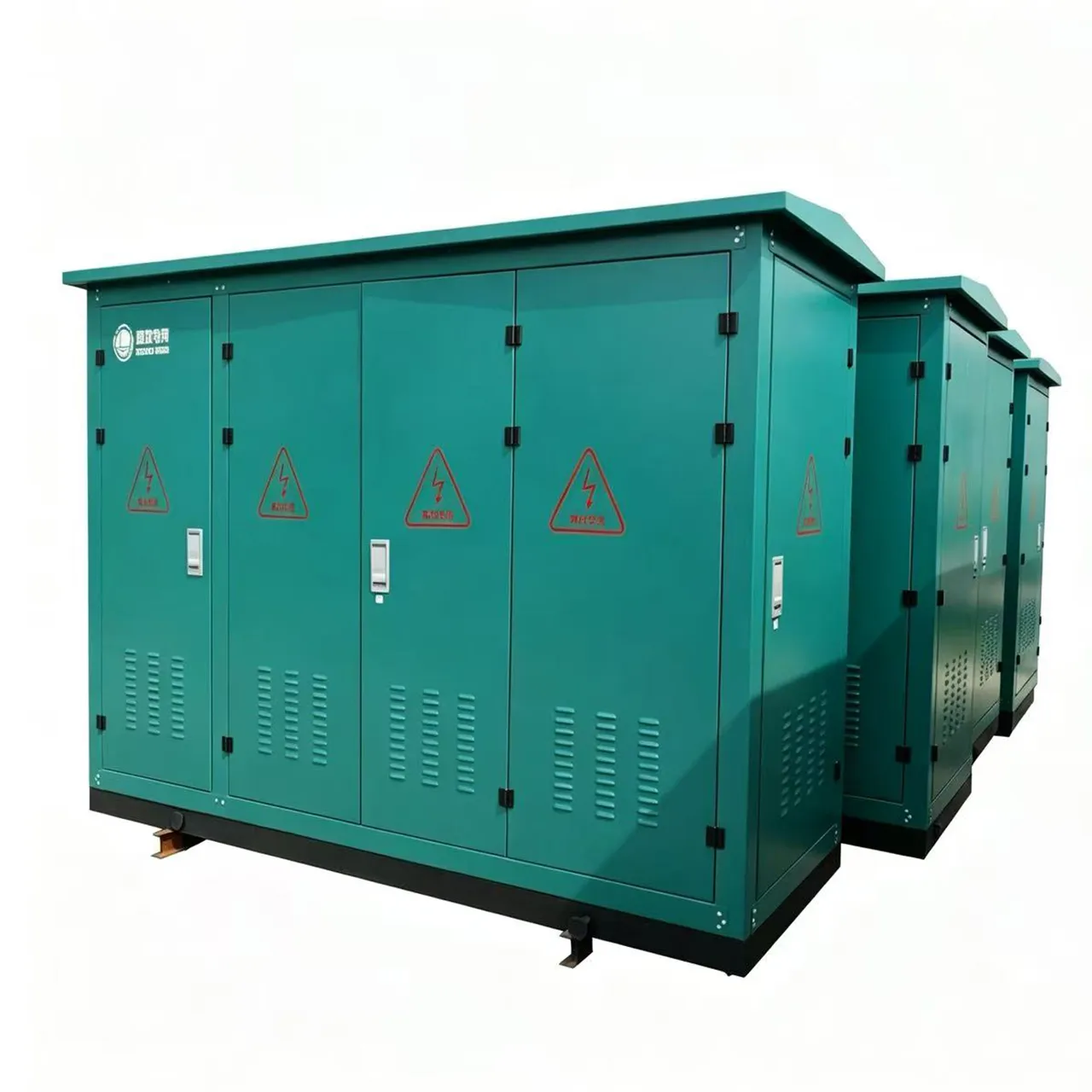

Комплектное кольцевое распределительное устройство с первичным и вторичным соединением
Комплектный кольцевой распределительный шкаф с интеграцией первичного и вторичного оборудования представляет собой высокоинтегрированное интеллектуальное распределительное устройство.
Описание
маркер
Описание комплектного кольцевого распределительного шкафа с интеграцией первичного и вторичного оборудования
Комплектный кольцевой распределительный шкаф с интеграцией первичного и вторичного оборудования представляет собой высокоинтегрированное интеллектуальное распределительное устройство. Благодаря глубокой интеграции традиционного первичного оборудования (кольцевой распределительный шкаф) и вторичного оборудования (терминал DTU) он обеспечивает узлы электрической сети возможностями интеллектуального восприятия, автономного управления и дистанционной связи.
Ⅰ.Обзор продукции

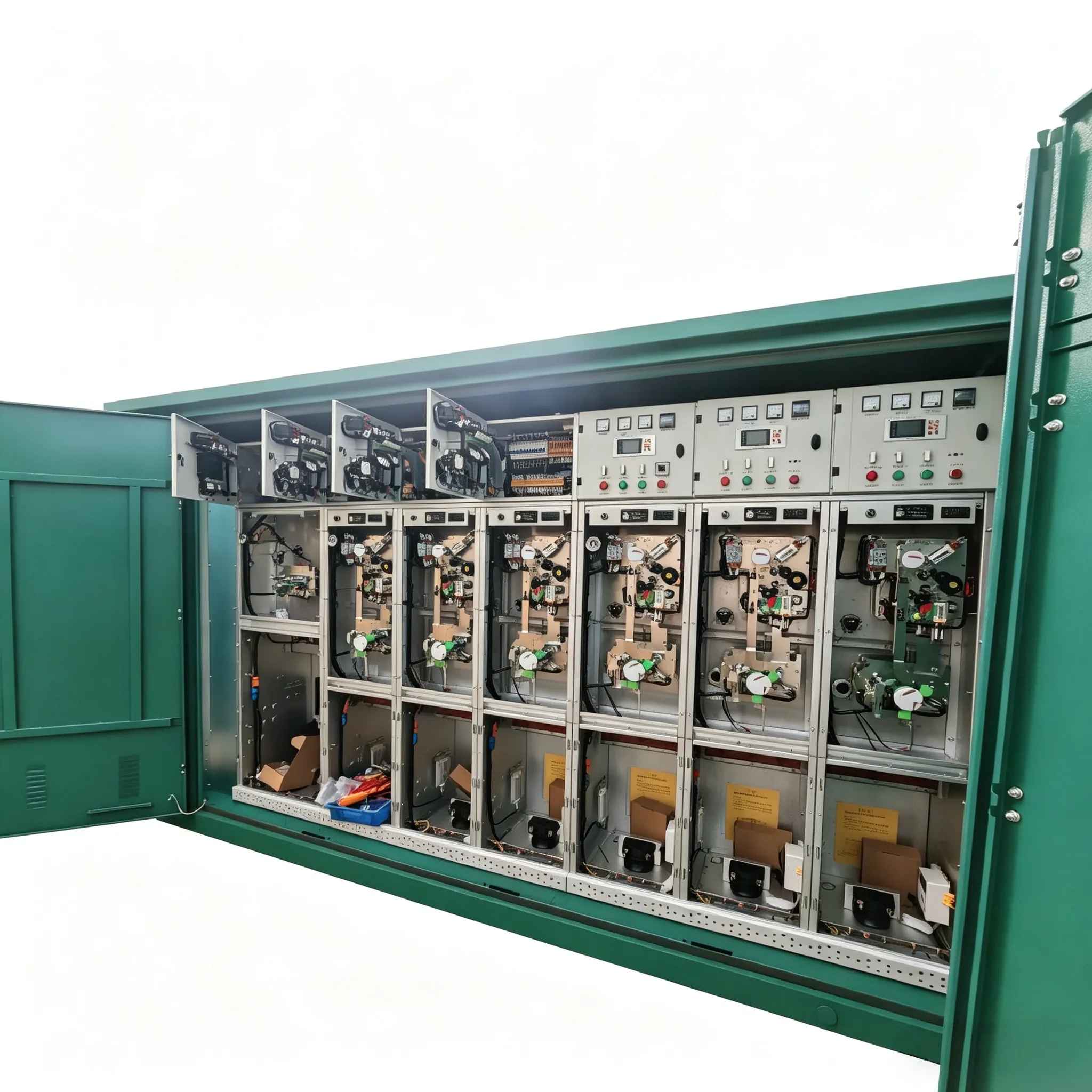

Изделие состоит из кольцевого распределительного шкафа (включая линейные вводно-выводные ячейки, шкаф трансформатора напряжения), терминала распределительного пункта (DTU), наружного корпуса и соединительных кабелей. Оно является ключевым оборудованием для автоматизации распределительных сетей. Шкаф предназначен для работы в кольцевых распределительных сетях и терминальных системах электроснабжения напряжением 12 кВ и широко применяется в промышленных парках, жилых комплексах, торговых центрах, центральных городских зонах, на транспорте и других объектах.
Ⅱ.Основные компоненты
| Компонент | Содержание | Функциональное описание |
| Первичное оборудование | Кольцевой распределительный шкаф (с выключателями, нагрузочными выключателями, трансформаторами напряжения и т.д.) | Распределение электроэнергии, управление включением/отключением цепей и защита |
| Вторичное оборудование | Терминал распределительного пункта (DTU) | Три телемеханические функции (телеметрия, телесигнализация, телеуправление), измерение потерь, обработка неисправностей |
| Корпус и принадлежности | Корпус из нержавеющей стали/GRC, датчики и т.д. | Защита на открытом воздухе, мониторинг окружающей среды |
Ⅲ. Основные технические особенности
1.Модульная и стандартизированная конструкция
Модульная конструкция ключевых компонентов первичного и вторичного оборудования обеспечивает гибкую взаимозаменяемость.
Заводская наладка гарантирует бесшовное сопряжение первичного и вторичного оборудования.
Соответствует стандартизированным требованиям Государственной сетевой компании к проектированию, унифицированные интерфейсы.
2.Интеллектуальные функции
Интегрированный концентратор DTU, объединяющий функции защиты, измерения и управления.
Обнаружение и обработка междуфазных и замыканий на землю.
Поддержка мониторинга частичных разрядов и температуры кабеля в реальном времени.
Возможность программируемого управления и электроприводного управления заземляющим ножом.
3.Разнообразные способы изоляции
| Тип изоляции | Представительные продукты | Ключевые преимущества |
| Твердая изоляция | Холистар (Holystar) | Полная изоляция, полное экранирование, полное заземление, отсутствие риска утечек, не требуется отдельный шкаф DTU. |
| Экологически чистая газовая изоляция | Хизман (Hizman), КСГ (CSG) | Замена элегаза сухим воздухом, нулевой парниковый эффект, расчётный срок службы 45 лет. |
| Элегазовая изоляция | Ричпауэр (RICHPOWER), Ваньшэн (Wansheng) | Полностью герметичная конструкция, стойкость к воде и загрязнениям, обслуживание в течение 30 лет. |
4.Высокая надежность и простота обслуживания
Поддержка замены узлов, обеспечивая «нулевое отключение оборудования, нулевую чувствительность пользователя».
Высокая степень защиты (IP67 для газонаполненных отсеков, выше IP44 для корпуса), устойчивость к суровым условиям окружающей среды.
Длительный механический ресурс: до 10 000 операций для выключателя, 5 000–10 000 для нагрузочного выключателя.
Ⅳ.Типовые технические параметры
| Параметр | Нормируемое значение |
| Номинальное напряжение | 12 кВ |
| Номинальный ток | 630 А |
| Стойкость промышленной частоты (между фазами/относительно земли) | 42 кВ |
| Стойкость промышленной частоты (разрыв контактов) | 48 кВ |
| Стойкость к грозовому импульсному напряжению | 75 / 85 кВ |
| Номинальный ток отключения при КЗ | 20 кА |
| Номинальный ток термической стойкости при КЗ | 20 кА / 4 с |
| Степень защиты (корпус) | IP43 / IP44 |
Ⅴ.Экологичность и устойчивое развитие
В ответ на цели «двойного углеродного» баланса новое поколение продукции развивается в направлении защиты окружающей среды:
Замена элегаза (SF₆) сухим воздухом в качестве изолирующей среды.
Продукция с твердой изоляцией не выделяет токсичных веществ.
Расчётный срок службы некоторых изделий достигает 45 лет, что снижает воздействие на окружающую среду на протяжении всего жизненного цикла.
Ⅵ.Области применения
Электрические сети: автоматизация распределительных сетей, кольцевое электроснабжение.
Промышленность: автомобилестроение, металлургия, нефтехимия, горнодобывающая промышленность.
Инфраструктура: железные дороги, аэропорты, порты, больницы, банки.
Коммерческий и жилой сектор: высотные здания, супермаркеты, жилые комплексы.
Возобновляемая энергия: подключение ветряных и солнечных электростанций к сети.
