Данный кабельный ответвительный шкаф является основным вспомогательным оборудованием распределительных электросетей. Он предназначен для наружной эксплуатации в городских электрических сетях, жилых микрорайонах, промышленных парках, дорожно-муниципальных объектах и других зонах распределения электроэнергии.
Описание
маркер

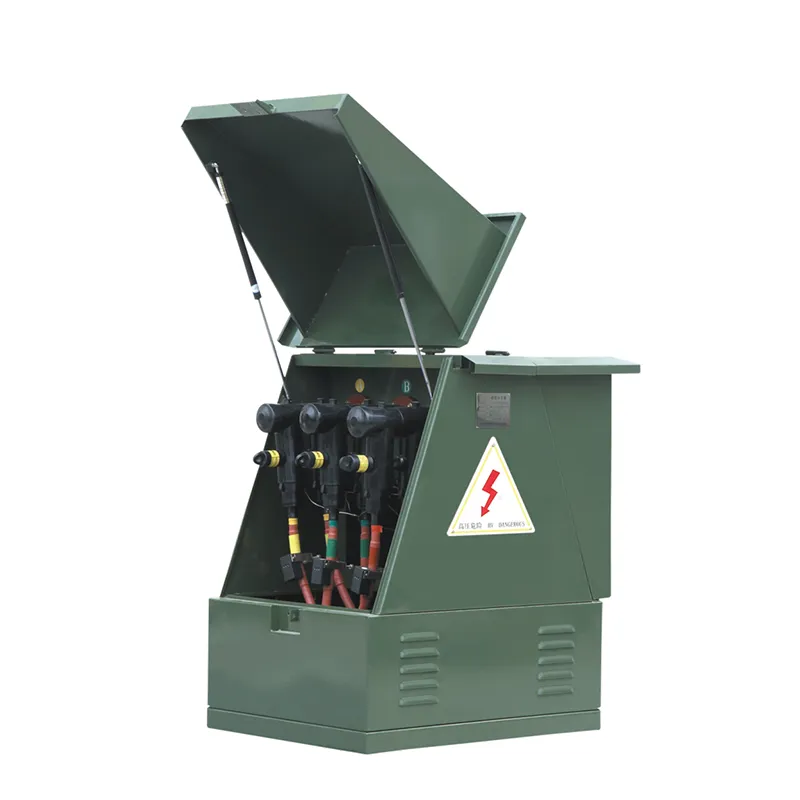

Описание продукта — кабельный распределительный щит
Данный кабельный ответвительный шкаф является основным вспомогательным оборудованием распределительных электросетей. Он предназначен для наружной эксплуатации в городских электрических сетях, жилых микрорайонах, промышленных парках, дорожно-муниципальных объектах и других зонах распределения электроэнергии. Основное назначение — переключение, ответвление кабельных линий и раздельное электроснабжение потребителей.
Корпус изготовлен из высококачественного антикоррозийного листового материала, имеет водозащитные и пылезащитные свойства, устойчив к старению, высоким и низким температурам. Оборудование устойчиво к атмосферным воздействиям на открытом воздухе (дождь, снег, ветер, песок) и имеет длительный срок службы.
Внутренняя компоновка оборудования рациональная, класс изоляционной защиты высокий. Коммутационные и соединительные узлы обладают стабильными характеристиками, обеспечивают безопасную и надежную работу под напряжением, полностью исключают возможность утечки тока и короткого замыкания.
Конструкция оборудования компактная, занимает минимальную площадь, проста в монтаже и техническом обслуживании. Позволяет гибко выполнять распределение электроэнергии по нескольким кабельным линиям и адаптируется к различным нагрузкам электроснабжения.
Шкаф оснащен защитой от перегрузки и короткого замыкания, обеспечивает стабильную бесперебойную передачу электроэнергии, упрощает ремонт и диагностику линий, повышает эксплуатационную эффективность распределительной сети и стабильность электроснабжения.
Ⅰ.Описание конструкции
Кабельные ответвительные шкафы серии DFW разработаны для наружной установки, имеют полностью герметичную конструкцию. Степень защиты корпуса соответствует IP33.
Кронштейны кабельных соединений выполнены из нержавеющей стали, внешний корпус изготовлен из высококачественной нержавеющей стали толщиной 2 мм. Внутреннее пространство шкафа разделено верхней плитой кабельного отсека на два помещения: шинный отсек и кабельный отсек.
Шинный отсек представляет собой герметичную камеру из стальных листов толщиной 2 мм. Кронштейны кабельных соединений расположены в верхней части шинного отсека и служат для опоры изоляционных втулок, которые фиксируют кабельные соединения. Межфазное расстояние между кабельными соединениями составляет 180 мм.
В модификации с разрядником разрядник устанавливается на задней части кабельного соединения. Также в шинном отсеке размещаются индикатор короткого замыкания и индикатор наличия напряжения. Все токоведущие части шинного отсека имеют усиленную изоляцию на основе силиконовой резины.
Кабельный отсек расположен под шинным отсеком и служит проходом для ввода и вывода кабелей. В отсеке установлены зажимы для фиксации кабелей и зажимы заземления.
Ⅱ.Основные технические параметры
